Description

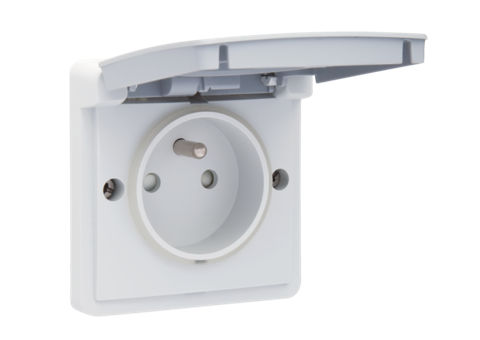

Cette prise de courant est équipée d'une broche de terre, d'une obturateurs de protection, avec bornes à connexion rapide et d'un clapet de protection à charnières. Le mécanisme est placé dans un boîtier de montage étanche aux projections d’eau. L’ensemble est étanche aux projections d’eau, ce qui le rend particulièrement approprié pour une utilisation dans les locaux humides et les environnements riches en ammoniac. Combinaison de couleurs: gris clair avec clapet de protection gris foncé.
Cahier des charges
Prise de courant étanche aux projections d'eau 16 A/250 Vac avec broche de terre, obturateurs de protection et avec bornes à connexion rapide, couleur gris. Couvercle de protection: Chaque prise murale est entièrement recouverte par un couvercle de protection à charnière s’ouvrant vers le haut. Un ressort et un crochet de fixation maintiennent le couvercle de protection en position fermée.
- Calibre maximum du disjoncteur miniature: 16 A (1,5 mm²) / 20 A (2,5 mm²) (limité par les règles nationales en matière d'installation)
- Couleur: La prise est colorée dans la masse en gris clair (par approximation NCS S 1502 - B, RAL 7035) et le couvercle de protection en gris foncé (coloré dans la masse, par approximation NCS S 3502 - B)
- Combinaison de couleurs: gris clair avec clapet de protection gris foncé
- Joint: Le couvercle est muni d’un joint moulé et s’ajuste de manière hermétique sur le boîtier adapté.
- Nombre de mécanismes: 1
- Matériau socle
- urée-formaldéhyde (UF) à résistance élevée à la chaleur
- blanc RAL9010 (par approximation)
- Matériau finition: La prise de courant est en polypropylène résistant aux chocs, anti-poussière, sans halogènes et auto-extinguible (UL94-V2/1,6 mm). Le couvercle de protection est en acrylonitrile butadiène styrène (ABS) indéformable.
- Matériau mise à la terre: broche de terre en laiton massif nickelé.
- Capacité de fil
- toutes les bornes de raccordement se trouvent sur le dessus du socle
- fil de max. de 2 x 2,5 mm² par borne de raccordement
- Dégagement pour câblage
- un dégagement pour câblage de 15,7 mm est disponible en dessous du mécanisme
- le mécanisme est maintenu par deux supports latéraux placés dans le boîtier
- un raccord à enclenchement maintient le mécanisme câblé en place.
- Longueur de dénudation
- longueur de dénudation de 14 mm
- indication indélébile sur l'arrière : longueur de dénudation
- Boîte en saillie: La fonction est conçue pour être montée dans une boîte de montage étanche aux projections d’eau. La fonction est dotée d'une fermeture intégrale et est scellée hermétiquement sur la boîte appropriée (à commander séparément).
- Résistance chimique: testé et approuvé pour une utilisation dans des environnements avec des niveaux d'ammoniac allant jusqu'à 20 ppm
- Température d'ambiance: -25 – +55 °C
- Degré de protection: protection IP55 pour l'ensemble de la prise de courant et une boîte de montage étanche aux projections d’eau5
- Résistance aux chocs: L'association d'un mécanisme Hydro et d'une boîte en saillie ou encastrée présente une résistance aux chocs de IK07 avec une température minimale de -25 °C et une température maximale de 55 °C
- Marques de certification: CEBEC
- Marquage: CE
